瞬态响应是表征放大器应变阶跃信号能力的一个参数。

随着对放大器保真度问题的深入研究,人们发现用连续的正弦波信号(THD测试)去测试音频放大器,虽然它们都能表现出很好的成绩,但是它们在表现钢琴、鼓点等打击乐器的音乐时,会呈现出完全不同的各种听感。

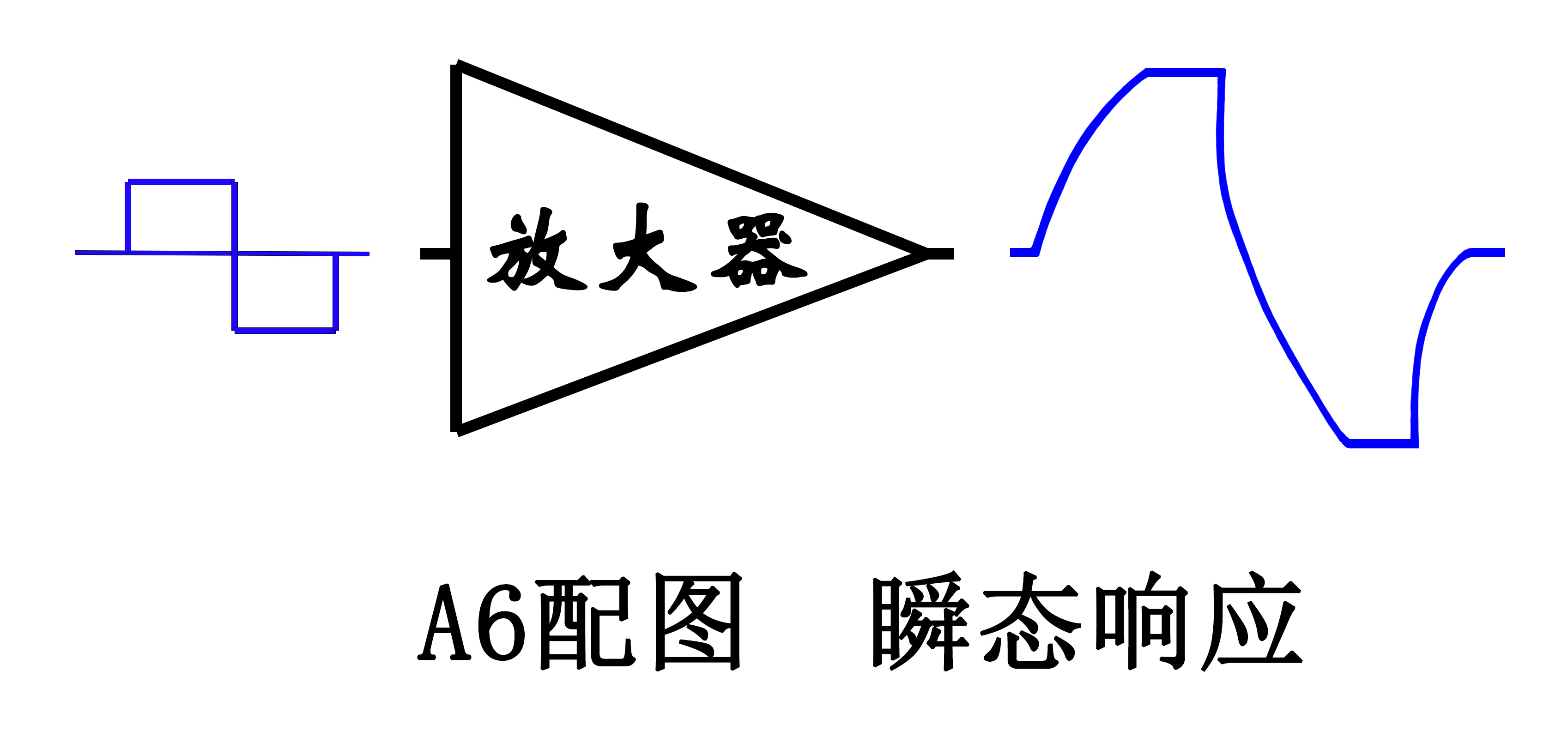

于是,人们引入了对放大器应变阶跃信号能力的测试方法。例如用一个方波信号输入到放大器的输入端,再在输出端接入一台示波器,观看输出波形的变化来进行评估。瞬态特性比较差的功率放大器,对于快速上升的方波前沿,一般会反映比较迟缓,在方波信号的下降沿也会变形拖尾,如A6配图所示。



转换速率(Slew Rate)



转换速率(Slew Rate)表示放大器输出电压对时间的变化率dVo/dt,单位是V/us,它能反映出在1微秒(us)时间里,放大器的输出电压会出现多大的变化。

转换速率一般用的英文缩写的大写字母SR表示。它d的定义是:给放大器输入一个前后沿都很陡削的方波信号,输出端电压从满幅值的10%上升到90%的变化量除以所需时间后得到的归一化值。例如我们从示波器上观察到某放大器的输出幅值为20V,它从20V的10%(即2V)上升90%(即18V)用了0.2us的时间,那么,这台功放的转换速率为SR=(18V - 2V)÷0.2us = 80V/us。
