一台实际的放大器对输入信号的放大作用,受到组成放大器的放大元件、电容、电感等电抗特性的影响,会在不同频率上对信号表现出不同的增益(放大量)。放大增益随着频率变化的参数,叫做“放大器的频率响应”。
表述放大器的频率响应特性,一般常用的方法有两种:
1、“数字描述”法,如:XXX Hz — XXX KHz ( ± X dB )。

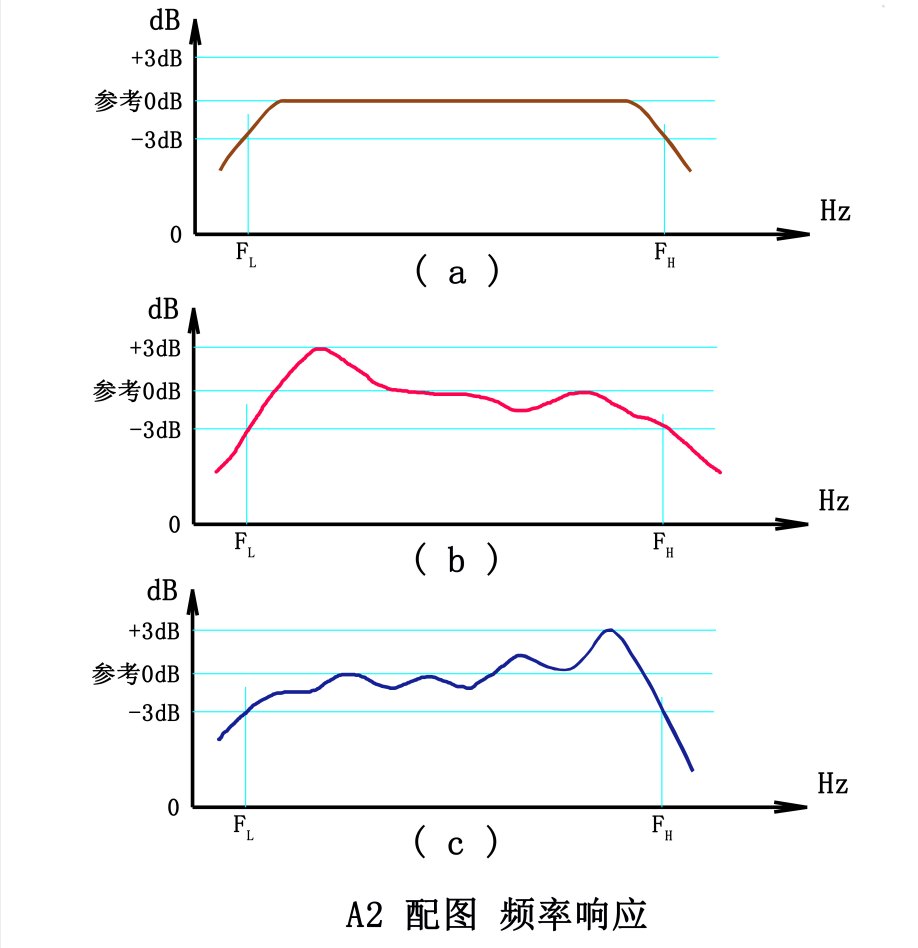

2、“频率响应曲线”法,如A2配图所示。
以测试图形表述频率响应的方式,是一种最方便用户了解的直观方法,如图(a)、(b)、(c)所示的3型不同放大器,虽然它们都具有相同的数字描述参数,但实际上,它们的表现是不同的:a 的(增益/频率)比较平坦;b的表现是低音会得到加强;c 的低音则比较少,而高频的提升比较多。曲线表示法能够让性能的说明一目了然,因此,被广泛的采用,也得到用户的欢迎。
一般情形下,我们常常以放大器的增益/频率曲线,在高低频两端下降到3分贝处的量值作为“放大器的频率响应特性”。一些特别的标注,也有用±1dB,甚至±0.5dB的。数字越小,说明产品的曲线越平坦,校正也越精密。
